MPLAB X, XC8 Cコンパイラーを使い始めて、デバッガーの使い方がわかるまでに少々手間取
ったので、ポイントを備忘として残しておきます。　2013/9/29

また、↓下記URLの「tk-PIC1827 開発環境の構築手順書」
http://www2.u-netsurf.ne.jp/~toyolinx/pdf/pic1827/b6063_2.pdf
のp20〜p33にデバッガーのステップ実行の詳しい操作方法が解説されています。

↓MPLAB X IDEの日本語ユーザーズガイド(全188頁)はこちら
http://ww1.microchip.com/downloads/jp/DeviceDoc/52027A_JP.pdf
デバッガーの操作法説明はp52〜p54


【目次】　　項目をクリックすると、そこへジャンプ


ICD(インサーキットデバッグ)でのステップ実行を行う時の手順の備忘 †

＊ブレイクポイントを設定しない所がポイント。(理由：ブレイクポイントを設定するとStep Over機能が利用できない為)
１．DebugProject.jpgDebug Projectをクリック
２．Pause.jpgPauseをクリック
３．ステップ実行を開始したい行をクリック
４．SetPCatCursor.jpgSet PC at Cursorをクリック
５．StepOver.jpgStep Overをクリック

６．__delay_ms(100)の様な関数が実行されたら、
７．関数の次の行をクリック
８．SetPCatCursor.jpgSet PC at Cursorをクリック
９．StepOver.jpgStep Overをクリック
（ステップ実行を継続）

以上　2013/10/28追記

★この情報は役に立ちましたか？

選択肢 投票
はい 7
普通 0
いいえ 0

↑

Watchウインドウ(Variables)の表示 †

先ずはPORTの状態や変数の内容を見るWatchウインドウを準備する。

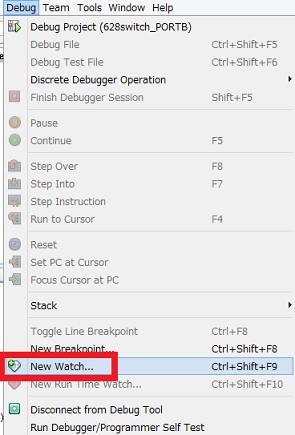

メニューバーのDebugのNew Watchをクリック

PORTBと入力し、OKをクリック

Variablesウインドウが開く

↑

ブレイクポイントの設定 †

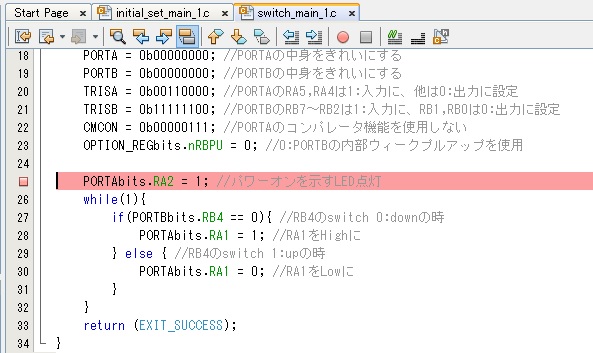

ブレイクしたい行の行番号をクリック（赤い四角アイコンが表示しら、対象行が赤反転）

↑

デバッガーの実行 †

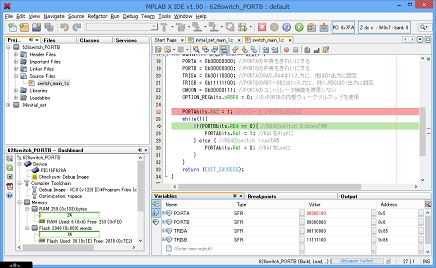

Debug Projectボタンをクリック

Simulatorを選択し、OKをクリック

↑

VariablesウインドウのValue表示形式の変更 †

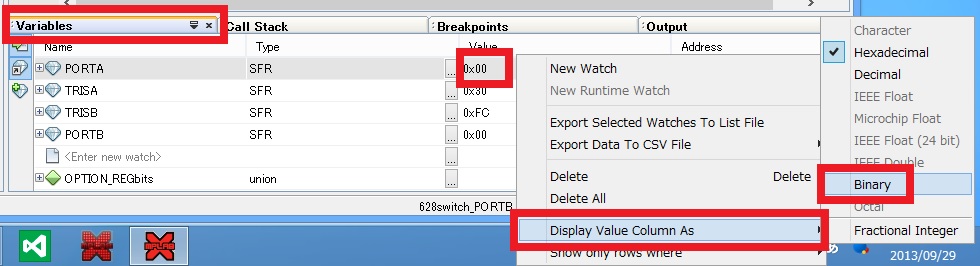

Variablesタブをクリックし、PORTAのvalue 0x00を右クリック、
Display Value Column Asを選択し、Binaryをクリック

valueが２進数表示になりました。

他も２進数表示に変更しPORTの内容変化を見易くします。

↑

１行毎の実行 †

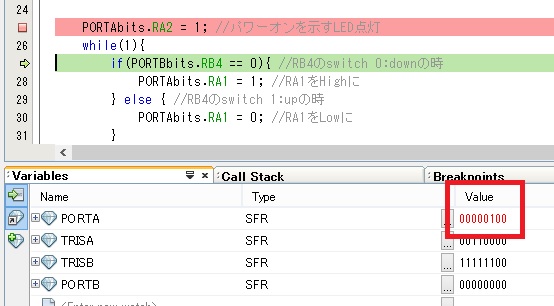

Step Intoボタンをクリック

Variablesウインドウには値が変化した所が赤字で表示され、PICの状態変化がとてもわかり易い。

↑

デバッガーの終了 †

Finish Debugger Sessionボタンをクリック

↑

プログラマーの設定をPICkit2に戻す †

Project Propertiesボタンをクリック

PICkit2を選択し、OKをクリック

↑

日本語MPLAB Xユーザーズ・ガイドのURL紹介 †

その他詳細なデバッガーの使用法は日本語のMPLAB Xユーザーズ・ガイドを参照ください。
http://ww1.microchip.com/downloads/jp/DeviceDoc/52027A_JP.pdf
